Fixation support de clim ITE Ø16 x 340 mm

Description

La fixation support de clim ITE Ø16 x 340 mm d'ING Fixations est un kit complet de déport spécialement conçu pour la fixation des supports de climatiseurs et de pompes à chaleur sur une isolation thermique par l'extérieur (ITE). Elle permet de reprendre les charges directement dans le support porteur tout en préservant l'intégrité de l'isolant et en limitant les ponts thermiques.

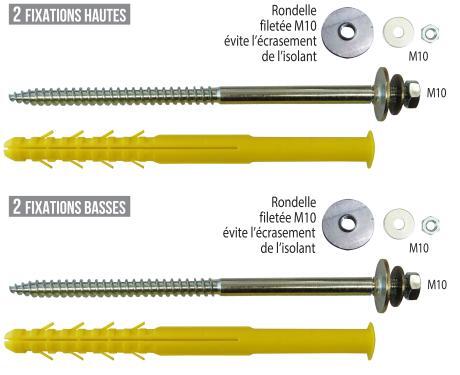

Le kit est composé de 2 fixations hautes et 2 fixations basses, chacune comprenant une cheville longue Ø16 mm en nylon PA6, une vis double filet M10, une rondelle filetée anti-écrasement, une rondelle plate, un écrou et un contre-écrou. La rondelle filetée répartit les efforts de serrage afin d'éviter la compression de l'isolant, garantissant une fixation durable des consoles de climatisation sur tous types de maçonneries.

Avantages

• Kit complet : comprend 2 fixations hautes et 2 fixations basses.


• Spécial ITE : conçu pour les supports de climatiseurs et pompes à chaleur.


• Rondelle filetée : évite l'écrasement de l'isolant lors du serrage.


• Compatible tous matériaux : excellente tenue dans les supports pleins et creux.


• Ailettes anti-rotation : facilitent la pose et assurent un ancrage fiable.


• Fabrication française : qualité professionnelle ING Fixations.

Caractéristiques techniques

• Type : kit de fixation pour support de climatisation sur ITE.


• Diamètre de la cheville : Ø16 mm.


• Longueur : 340 mm.


• Vis : double filet Ø12 mm avec filetage M10.


• Perçage : Ø16 mm en matériaux creux, Ø17 mm en matériaux pleins.


• Épaisseur d'isolant : 120 à 170 mm sur supports creux.


• Épaisseur d'isolant : 170 à 220 mm sur supports pleins.


• Composition du kit : 2 fixations hautes, 2 fixations basses, rondelles filetées M10, rondelles plates, écrous et contre-écrous.


• Matière de la cheville : nylon polyamide 6.


• Conditionnement : sachet de 4 fixations.


• Fabrication : France.

Domaines d'application

• Supports compatibles : béton, pierre, brique pleine, brique creuse, parpaing plein, parpaing creux et béton cellulaire.


• Applications : fixation de consoles de climatiseurs, pompes à chaleur air/air, groupes extérieurs et autres équipements techniques sur façades isolées.


• Utilisation : travaux d'ITE, climatisation, CVC, rénovation énergétique et construction neuve.

Conseils d'utilisation

1. Percer le support au diamètre recommandé en fonction du matériau.


2. Insérer les chevilles jusqu'à leur position définitive dans l'isolant.


3. Visser les vis double filet puis installer les rondelles filetées afin d'éviter l'écrasement de l'isolant.


4. Positionner la console de climatisation, installer les rondelles, écrous et contre-écrous puis effectuer le serrage.


5. Contrôler l'alignement et la stabilité du support avant la mise en service de l'équipement.
