Fixation charges lourdes ITE FIX-STORE ISO Ø14 x 300 mm M10

Description

La FIX-STORE ISO Ø14 x 300 mm M10 d'ING Fixations est une fixation démontable à la résine conçue pour l'installation de charges lourdes sur une isolation thermique par l'extérieur (ITE). Elle permet de fixer durablement des équipements tels que des stores-bannes, garde-corps, pergolas, marquises, climatiseurs ou paraboles, tout en limitant les ponts thermiques et en conservant les performances de l'isolant.

Ce système breveté est composé d'une vis double filet femelle M10, d'une vis à tête hexagonale, d'un filtre métallique d'injection, d'une rondelle d'appui, d'un bouchon de protection et d'un outil de pose. Le scellement chimique associé au filtre métallique assure une excellente répartition des efforts dans les matériaux creux et permet de démonter l'équipement sans remplacer la fixation. La longueur de 300 mm est adaptée aux façades recevant une épaisseur d'isolant comprise entre 150 et 160 mm. Le système bénéficie d'un procès-verbal CSTB avec un coefficient thermique χ = 0,018 W/K.

Avantages

• Fixation spéciale ITE : conçue pour les charges lourdes sur façades isolées.


• Démontable : remplacement ou maintenance des équipements sans déposer l'ancrage.


• Scellement à la résine : excellente tenue dans les supports pleins et creux.


• Pont thermique réduit : coefficient χ = 0,018 W/K.


• Kit complet : tous les accessoires nécessaires sont fournis.


• Fabrication française : système breveté ING Fixations.

Caractéristiques techniques

• Type : fixation démontable à la résine pour isolation thermique par l'extérieur.


• Diamètre : Ø14 mm.


• Longueur : 300 mm.


• Taraudage : M10.


• Perçage : Ø20 mm.


• Épaisseur d'isolant recommandée : 150 à 160 mm.


• Coefficient thermique : χ = 0,018 W/K.

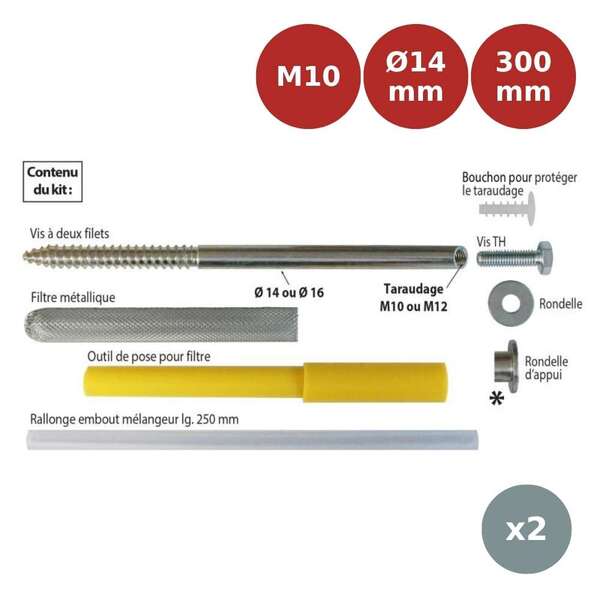

• Composition du kit : vis double filet femelle M10, vis tête hexagonale, filtre métallique Ø20 x 150 mm, rondelle d'appui, rondelle, bouchon de protection et outil de pose.


• Conditionnement : sachet de 2 fixations.


• Fabrication : France.

Domaines d'application

• Supports compatibles : béton, pierre, brique pleine, brique creuse, parpaing plein, parpaing creux et béton cellulaire.


• Applications : fixation de stores-bannes, pergolas, garde-corps, marquises, climatiseurs, paraboles, enseignes et autres équipements lourds sur façades isolées.


• Utilisation : travaux d'ITE en construction neuve et rénovation.

Conseils d'utilisation

1. Percer le support au diamètre prescrit puis nettoyer soigneusement le forage.


2. Mettre en place le filtre métallique avec l'outil fourni.


3. Injecter la résine de scellement jusqu'au remplissage du tamis.


4. Visser la fixation dans la résine avant sa prise en respectant le temps de durcissement.


5. Après la pose de l'isolant, installer la rondelle d'appui puis fixer l'équipement à l'aide de la vis fournie.
