Description

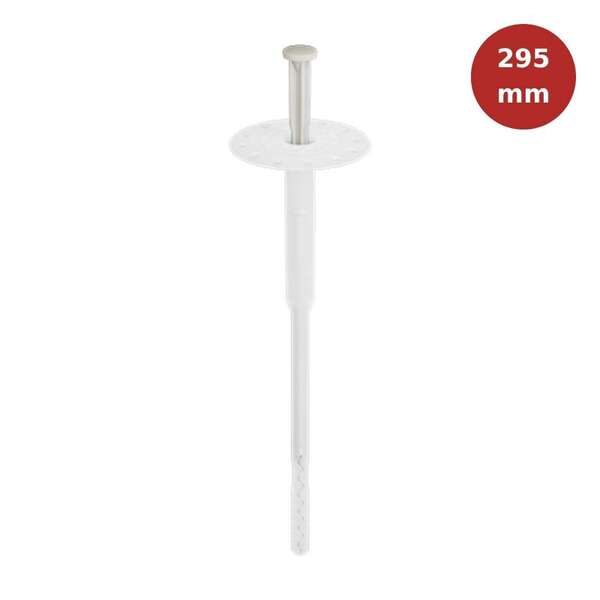

La cheville ITE EJOTHERM H1 295 mm est une fixation mécanique à frapper développée pour les systèmes d'Isolation Thermique par l'Extérieur (ITE) nécessitant des épaisseurs d'isolant très importantes. Grâce à sa certification ETA-11/0192, elle assure une fixation fiable des panneaux isolants sur les supports de catégories A à E. Sa pointe en acier trempé "break-proof" offre une excellente résistance à l'enfoncement et permet d'atteindre une capacité de charge jusqu'à 1,2 kN (valeurs caractéristiques selon le support).
Équipée d'une barrière thermique intégrée, la EJOTHERM H1 limite les ponts thermiques ponctuels avec un coefficient χ de seulement 0,001 W/K. Sa longueur de 295 mm est particulièrement adaptée aux façades recevant des complexesisolants très épais, tout en garantissant une profondeur d'ancrage conforme aux prescriptions techniques. Compatible avec les panneaux en polystyrène expansé (PSE) et en laine de roche, elle répond aux exigences des chantiers de rénovation énergétique et des bâtiments à haute performance thermique.
Avantages
- Charge élevée : jusqu'à 1,2 kN sur béton et maçonnerie (valeurs caractéristiques).
- Pointe en acier trempé "break-proof" : excellente résistance mécanique et sécurité de mise en oeuvre.
- Certification ETA-11/0192 : performances validées pour les systèmes ITE.
- Coefficient thermique χ = 0,001 W/K : réduction efficace des ponts thermiques ponctuels.
- Compatible supports A à E : béton, briques pleines et creuses, béton léger et béton cellulaire.
- Longueur 295 mm : idéale pour les systèmes ITE avec panneaux isolants de très grande épaisseur.
Caractéristiques techniques
- Type de fixation : cheville ITE à frapper.
- Longueur : 295 mm.
- Diamètre de perçage : 8 mm.
- Diamètre de rosace : 60 mm.
- Pointe : acier trempé « break-proof ».
- Montage : à fleur.
- Certification : ETA-11/0192.
- Coefficient de transmission thermique ponctuelle : χ = 0,001 W/K.
- Capacité de charge : jusqu'à 1,2 kN (valeurs caractéristiques selon le support).
- Supports homologués : catégories A, B, C, D et E.
- Isolants compatibles : polystyrène expansé (PSE) et laine de roche.
- Conditionnement : boîte de 100 unités.
Domaines d'application
- Supports compatibles : béton, béton plein, béton léger, béton cellulaire, briques pleines et briques creuses.
- Utilisations typiques : fixation mécanique des panneaux isolants de très grande épaisseur dans les systèmes ITE sous ETA.
- Applications : bâtiments passifs, bâtiments basse consommation, logements collectifs, bâtiments tertiaires, bâtiments publics et projets de rénovation énergétique globale.
Conseils d'utilisation
- Réaliser le perçage avec un foret de Ø 8 mm conformément aux prescriptions de l'ETA.
- Choisir la longueur 295 mm lorsque l'épaisseur de l'isolant nécessite une profondeur d'ancrage importante.
- Positionner la rosace parfaitement à fleur du panneau avant d'enfoncer la pointe en acier trempé.
- Respecter le plan de chevillage ainsi que les profondeurs d'ancrage recommandées selon la catégorie du support.
- Contrôler la bonne tenue de chaque fixation avant l'application du sous-enduit armé.
