Description

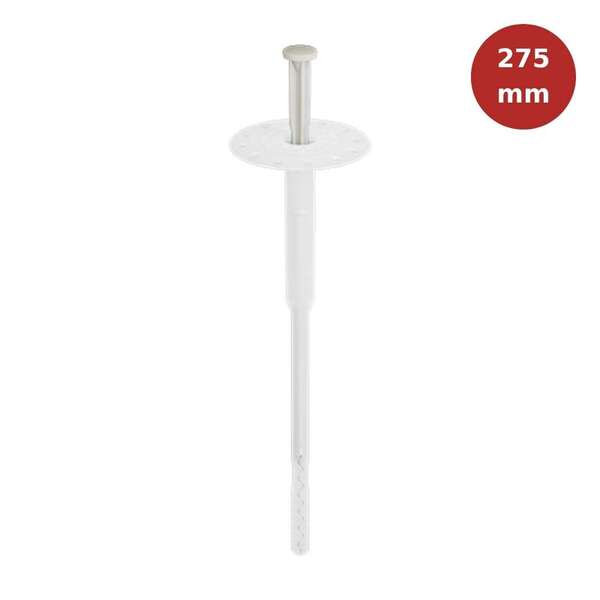

La cheville ITE EJOTHERM H1 275 mm est une fixation mécanique à frapper conçue pour les systèmes d'Isolation Thermique par l'Extérieur (ITE) intégrant des panneaux isolants de très forte épaisseur. Certifiée ETA-11/0192, elle garantit une fixation fiable sur les principaux supports de construction grâce à sa pointe en acier trempé "break-proof", capable de supporter une charge caractéristique jusqu'à 1,2 kN selon la nature du support.
Sa barrière thermique intégrée limite le pont thermique ponctuel à seulement χ = 0,001 W/K, contribuant ainsi aux performances énergétiques du système ITE. Homologuée pour les supports A à E (béton, brique pleine, brique creuse, béton léger et béton cellulaire), la EJOTHERM H1 275 mm est particulièrement adaptée aux façadesrecevant des complexes isolants épais tout en assurant une excellente stabilité mécanique.
Avantages
- Charge élevée : capacité jusqu'à 1,2 kN sur béton et maçonnerie (valeurs caractéristiques).
- Pointe en acier trempé "break-proof" : excellente résistance lors de la pose et sous sollicitation.
- Certification ETA-11/0192 : fixation conforme aux exigences des systèmes ITE.
- χ = 0,001 W/K : très faible transmission thermique ponctuelle.
- Supports A à E : compatible avec le béton, les briques pleines et creuses, le béton léger et le béton cellulaire.
- Longueur 275 mm : idéale pour les systèmes ITE avec isolants de très forte épaisseur.
Caractéristiques techniques
- Type de fixation : cheville ITE à frapper.
- Longueur : 275 mm.
- Diamètre de perçage : 8 mm.
- Diamètre de rosace : 60 mm.
- Pointe : acier trempé « break-proof ».
- Montage : à fleur.
- Certification : ETA-11/0192.
- Coefficient thermique : χ = 0,001 W/K.
- Capacité de charge : jusqu'à 1,2 kN (valeurs caractéristiques selon le support).
- Supports homologués : catégories A, B, C, D et E.
- Isolants compatibles : polystyrène expansé (PSE) et laine de roche.
- Conditionnement : boîte de 100 unités.
Domaines d'application
- Supports compatibles : béton, béton plein, béton léger, béton cellulaire, briques pleines et briques creuses.
- Utilisations typiques : fixation mécanique des panneaux isolants de forte ??paisseur dans les systèmes ITE certifiés.
- Applications : rénovation énergétique, bâtiments basse consommation, bâtiments tertiaires, logements collectifs et maisons individuelles.
Conseils d'utilisation
- Utiliser un foret de Ø 8 mm et respecter la profondeur de perçage prescrite.
- Vérifier que la longueur de 275 mm correspond à l'épaisseur de l'isolant et à la profondeur d'ancrage nécessaire.
- Positionner la rosace à fleur du panneau isolant avant d'enfoncer la pointe en acier trempé.
- Respecter le plan de chevillage défini par le système ITE et les prescriptions de l'ETA.
- Contrôler la fixation de chaque cheville avant l'application du sous-enduit armé.
