Description
La FIX-STORE ISO Ø16 x 350 mm M12 d'ING Fixations est une fixation démontable à la résine spécialement conçue pour le déport de charges lourdes sur isolation thermique par l'extérieur (ITE). Elle permet de fixer durablement des stores-bannes, garde-corps, pergolas, marquises, climatiseurs, enseignes ou tout autre équipement nécessitant un ancrage performant sur une façade isolée. Son système breveté limite les ponts thermiques tout en préservant l'intégrité de l'isolant.

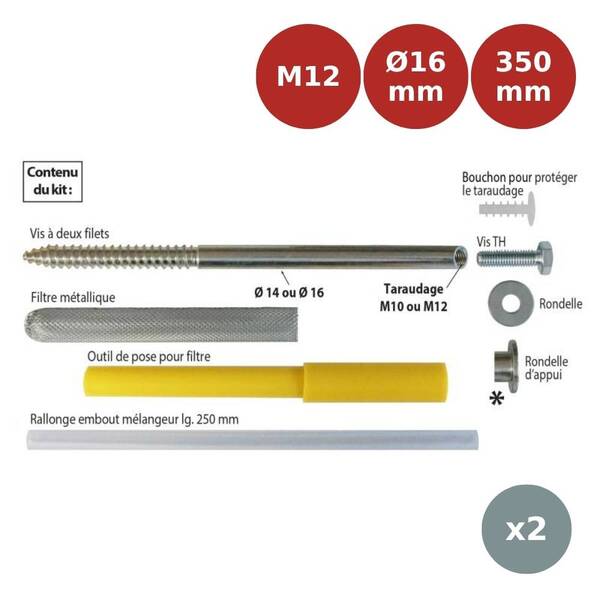

Le kit comprend une vis double filet femelle M12, une vis à tête hexagonale, un filtre métallique d'injection, une rondelle d'appui, un bouchon de protection ainsi qu'un outil de pose. Le scellement chimique assure une excellente répartition des efforts dans les matériaux pleins et creux et permet le démontage de l'équipement sans remplacer la fixation. Cette version 350 mm est adaptée aux façades avec une épaisseur d'isolant de 200 à 210 mm en matériaux creux et 210 à 220 mm en matériaux pleins. Son coefficient thermique χ = 0,018 W/K, validé par un procès-verbal CSTB, contribue à limiter les déperditions thermiques.
Avantages
- Spéciale ITE : conçue pour la fixation de charges lourdes sur façades isolées.
- Démontable : facilite la maintenance ou le remplacement des équipements.
- Scellement à la résine : excellente résistance mécanique dans les supports pleins et creux.
- Faible pont thermique : coefficient χ = 0,018 W/K.
- Kit complet : livré avec tous les accessoires nécessaires à la pose.
- Fabrication française : système breveté ING Fixations.
Caractéristiques techniques
- Type : fixation démontable à la résine pour isolation thermique par l'extérieur.
- Diamètre : Ø16 mm.
- Longueur : 350 mm.
- Taraudage : M12.
- Perçage : Ø18 mm en matériaux pleins, Ø20 mm en matériaux creux.
- Épaisseur maximale d'isolant : 210 à 220 mm en matériaux pleins.
- Épaisseur maximale d'isolant : 200 à 210 mm en matériaux creux.
- Coefficient thermique : χ = 0,018 W/K.
- Composition du kit : vis double filet femelle M12, vis tête hexagonale, filtre métallique Ø20 × 150 mm, rondelle d'appui, rondelle, bouchon de protection et outil de pose.
- Conditionnement : sachet de 2 fixations.
- Fabrication : France.
Domaines d'application
- Supports compatibles : béton, pierre, brique pleine, brique creuse, parpaing plein, parpaing creux et béton cellulaire.
- Applications : fixation de stores-bannes, pergolas, garde-corps, marquises, climatiseurs, paraboles, enseignes et autres équipements lourds sur façades isolées.
- Utilisation : travaux d'ITE en construction neuve et rénovation.
Conseils d'utilisation
- Percer le support au diamètre recommandé puis nettoyer soigneusement le forage.
- Installer le filtre métallique à l'aide de l'outil fourni.
- Injecter la résine de scellement du fond du forage vers l'extérieur.
- Visser la fixation avant la polymérisation complète de la résine et respecter le temps de durcissement.
- Après la pose de l'isolant, installer la rondelle d'appui puis fixer l'équipement à l'aide de la vis fournie.
