Fixation charges lourdes ITE FIX-STORE ISO Ø16 x 340 mm M10

Description

La FIX-STORE ISO Ø16 x 340 mm M10 d'ING Fixations est une fixation démontable à la résine conçue pour le déport de charges lourdes sur isolation thermique par l'extérieur (ITE). Elle permet de fixer durablement des équipements tels que des stores-bannes, garde-corps, pergolas, climatiseurs, marquises ou enseignes tout en limitant les ponts thermiques et en préservant les performances de l'isolant.

Le système comprend une vis double filet femelle M10, une vis à tête hexagonale, un filtre métallique d'injection, une rondelle d'appui, un bouchon de protection ainsi qu'un outil de pose. Son ancrage par scellement chimique répartit les efforts sur plusieurs alvéoles des matériaux creux, assurant une excellente tenue mécanique tout en permettant le démontage de l'équipement sans remplacer la fixation. Cette version 340 mm est adaptée aux façades présentant une épaisseur d'isolant de 200 à 210 mm en matériaux creux et 210 à 220 mm en matériaux pleins. Le système bénéficie d'un coefficient thermique χ = 0,018 W/K validé par un procès-verbal CSTB.

Avantages

• Fixation spéciale ITE : conçue pour les charges lourdes sur façades isolées.


• Démontable : facilite la maintenance et le remplacement des équipements.


• Scellement à la résine : excellente résistance dans les supports pleins et creux.


• Pont thermique réduit : coefficient χ = 0,018 W/K.


• Kit complet : livré avec les accessoires nécessaires à la pose.


• Fabrication française : breveté ING Fixations.

Caractéristiques techniques

• Type : fixation démontable à la résine pour isolation thermique par l'extérieur.


• Diamètre : Ø16 mm.


• Longueur : 340 mm.


• Taraudage : M10.


• Perçage : Ø18 mm en matériaux pleins, Ø20 mm en matériaux creux.


• Épaisseur maximale d'isolant : 210 à 220 mm en matériaux pleins.


• Épaisseur maximale d'isolant : 200 à 210 mm en matériaux creux.


• Coefficient thermique : χ = 0,018 W/K.

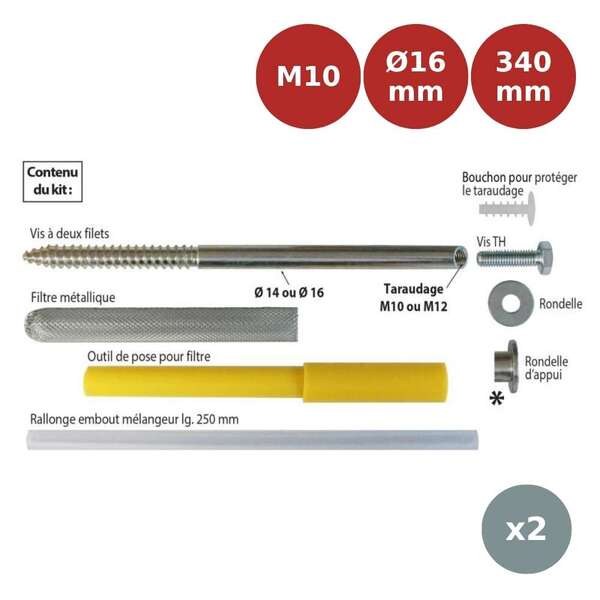

• Composition du kit : vis double filet femelle M10, vis tête hexagonale, filtre métallique, rondelle d'appui, rondelle, bouchon de protection et outil de pose.


• Conditionnement : sachet de 2 fixations.


• Fabrication : France.

Domaines d'application

• Supports compatibles : béton, pierre, brique pleine, brique creuse, parpaing plein, parpaing creux et béton cellulaire.


• Applications : fixation de stores-bannes, garde-corps, pergolas, marquises, climatiseurs, paraboles, enseignes et autres équipements lourds sur façades isolées.


• Utilisation : travaux d'ITE en construction neuve et rénovation.

Conseils d'utilisation

1. Percer le support au diamètre recommandé puis éliminer soigneusement les poussières.


2. Installer le filtre métallique à l'aide de l'outil fourni.


3. Injecter la résine de scellement du fond du forage vers l'extérieur.


4. Visser la fixation avant la prise complète de la résine et respecter le temps de durcissement.


5. Après la pose de l'isolant, installer la rondelle d'appui puis fixer l'équipement avec la vis fournie.
