Description
La FIX-STORE ISO Ø14 x 250 mm M10 d'ING Fixations est une fixation démontable à la résine spécialement développée pour la fixation de charges lourdes sur isolation thermique par l'extérieur (ITE). Elle permet de fixer durablement des équipements tels que des stores-bannes, garde-corps, vérandas, barrières ou paraboles tout en limitant les ponts thermiques et en préservant les performances de l'isolant.
Ce système breveté se compose d'une vis double filet femelle M10, d'une vis à tête hexagonale, d'un filtre métallique pour injection de résine, d'une rondelle d'appui, d'un bouchon de protection et d'un outil de pose. Son ancrage réparti sur plusieurs alvéoles du support garantit une excellente résistance mécanique tout en permettantle démontage de l'équipement sans détériorer la fixation. Fabriquée en France, cette solution bénéficie d'un procès-verbal CSTB relatif au coefficient de transmission thermique.
Avantages
- Charges lourdes : conçue pour la fixation d'équipements fortement sollicités.
- Démontable : remplacement ou maintenance de l'équipement sans déposer la fixation.
- Ancrage à la résine : excellente tenue dans les matériaux creux.
- Faible pont thermique : coefficient thermique χ = 0,018 W/K (PV CSTB).
- Kit complet : fourni avec filtre, vis, rondelles, bouchon et outil de pose.
- Fabrication française : système breveté ING Fixations.
Caractéristiques techniques
- Type : fixation démontable à la résine pour ITE.
- Diamètre : Ø14 mm.
- Longueur : 250 mm.
- Taraudage : M10.
- Perçage : Ø20 mm en matériaux creux.
- Épaisseur maximale d'isolant : 100 à 110 mm en matériaux creux.
- Coefficient thermique : χ = 0,018 W/K.

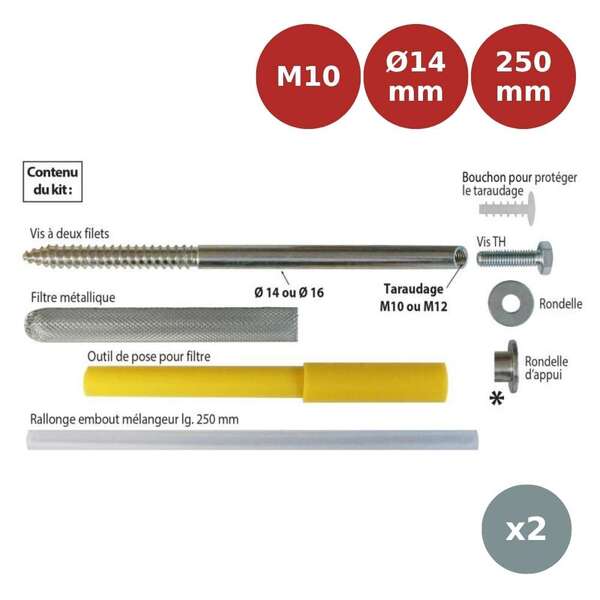

- Composition du kit : vis double filet femelle, vis TH, filtre métallique Ø20 x 150 mm, rondelle d'appui, rondelle, bouchon de protection et outil de pose.
- Conditionnement : sachet de 2 fixations.
- Fabrication : France.
Domaines d'application
- Supports compatibles : béton, pierre, brique pleine, brique creuse, parpaing plein, parpaing creux et béton cellulaire.
- Applications : fixation de stores-bannes, garde-corps, vérandas, barrières, paraboles et autres équipements lourds sur façades isolées.
- Utilisation : travaux d'ITE en neuf et en rénovation.
Conseils d'utilisation
- Percer le support au diamètre recommandé puis éliminer soigneusement les poussières.
- Mettre en place le filtre métallique à l'aide de l'outil fourni.
- Injecter la résine de scellement du fond du perçage vers l'extérieur.
- Visser simultanément la fixation afin d'obtenir un ancrage optimal.
- Après la pose de l'isolant, installer la rondelle d'appui puis fixer l'équipement à l'aide de la vis TH fournie.
