Bloc de montage ITE BM100BP ISODEPORT

Description

Le bloc de montage ITE BM100BP ISODEPORT est spécialement conçu pour l'intégration de prises électriques, boîtiers et points lumineux sur façades en Isolation Thermique par l'Extérieur (ITE). Fabriqué en polystyrène haute densité 150kg/m³, ce bloc permet de créer un passage de câbles propre et durable dans l'isolant, sans dégrader la performance thermique du bâtiment. Il constitue une solution idéale pour l'implantation d'équipements électriques en façade tout en limitant les ponts thermiques et en facilitant la finition sous enduit. Sa composition en deux parties : le bloc de montage et le boîtier d'encastrement rend la tâche de déport de points éléctriques sur façades ITE très simple.

Dimensions

• Longueur : 100 mm.


• Largeur : 100 mm.


• Profondeur : 70 mm.


• Diamètre du trou : 70 mm.

Avantages

• Spécial électricité extérieure : conçu pour prises électriques et points lumineux en façade ITE.


• Polystyrène haute densité : excellente tenue mécanique et compatibilité enduit.


• Préservation de l'isolation : limite les ponts thermiques et respecte la continuité de l'ITE.


• Pose propre et rapide : intégration directe dans l'isolant.


• Recouvrable : finition soignée sous enduit ou système ITE.

Domaines d'application

• Supports compatibles : ITE en PSE, laine de roche, fibre de bois, liège, laine de roche, ? .


• Utilisations typiques : prises électriques extérieures, boîtiers d'alimentation, points lumineux, éclairages de façade.

Conseils d'utilisation

1. Positionner le bloc de montage BM100BP ISODEPORT à l'emplacement des équipements électriques.


2. Découper l'isolant à la dimension du bloc pour une intégration affleurante et faîtes sortir le câble électrique.


3. Insérer le bloc en retirant le boîtier d'encastrement et fixer avec de la colle-mastic.


4. Installer les gaines et boîtiers électriques avant la finition.


5. Recouvrir avec l'enduit de façade en assurant l'étanchéité périphérique.

L'installation du BM100BP en images

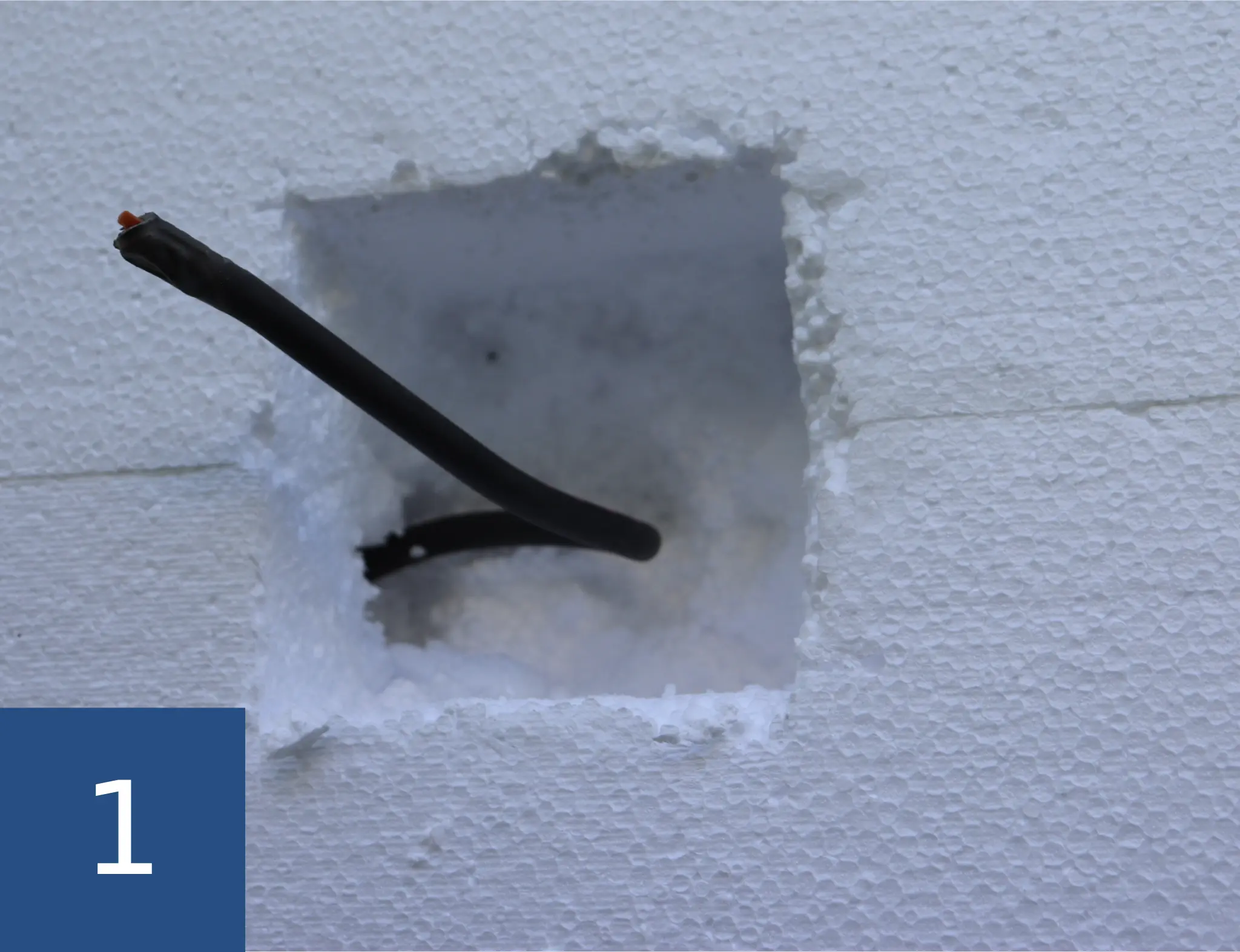

Prédécoupez l'isolant aux dimensions du bloc de montage et faites sortir le câble électrique.

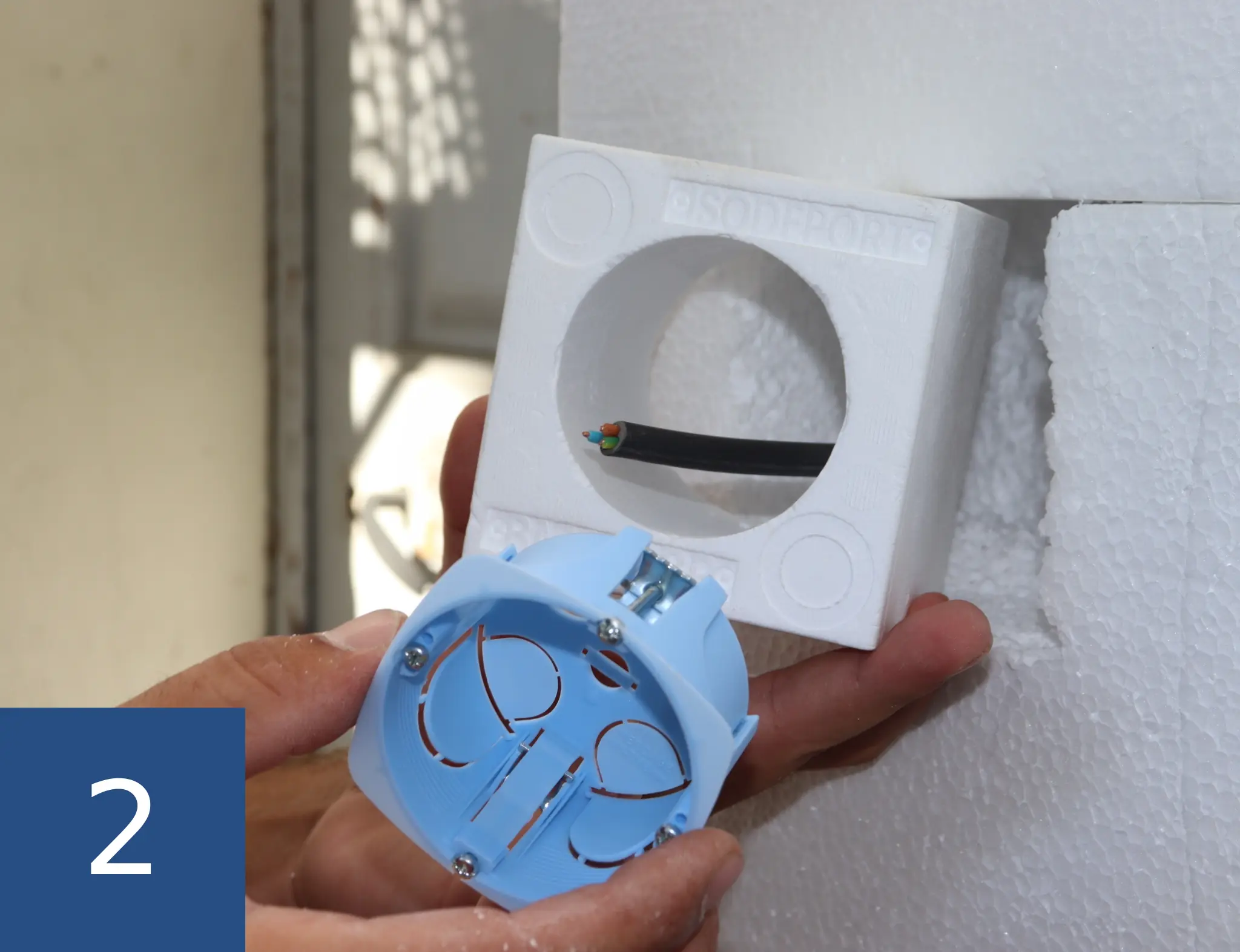

Retirez le boîtier d'encastrement du bloc de montage.

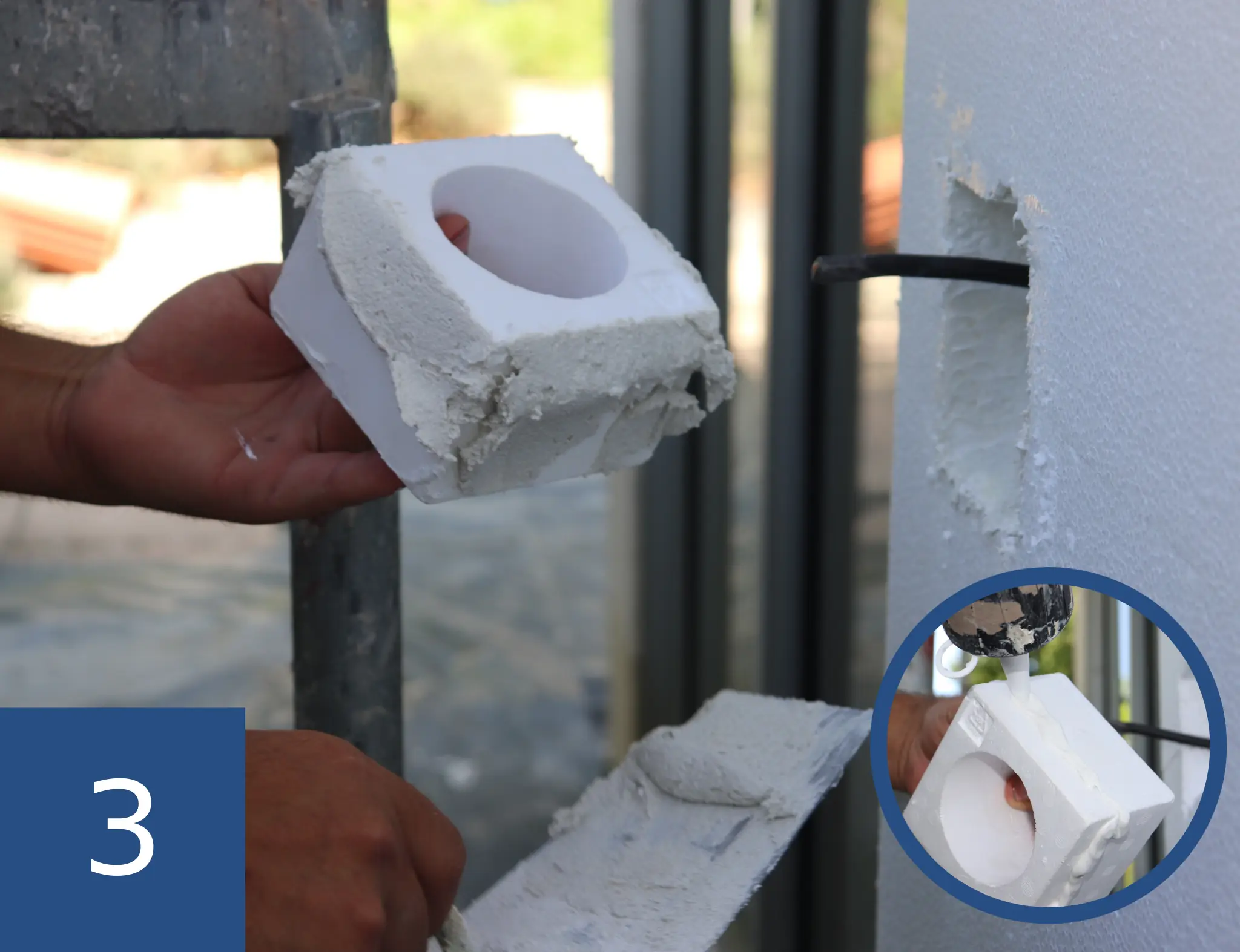

Encollez le bloc de montage avec de la colle de calage ou du mastic-colle PU.

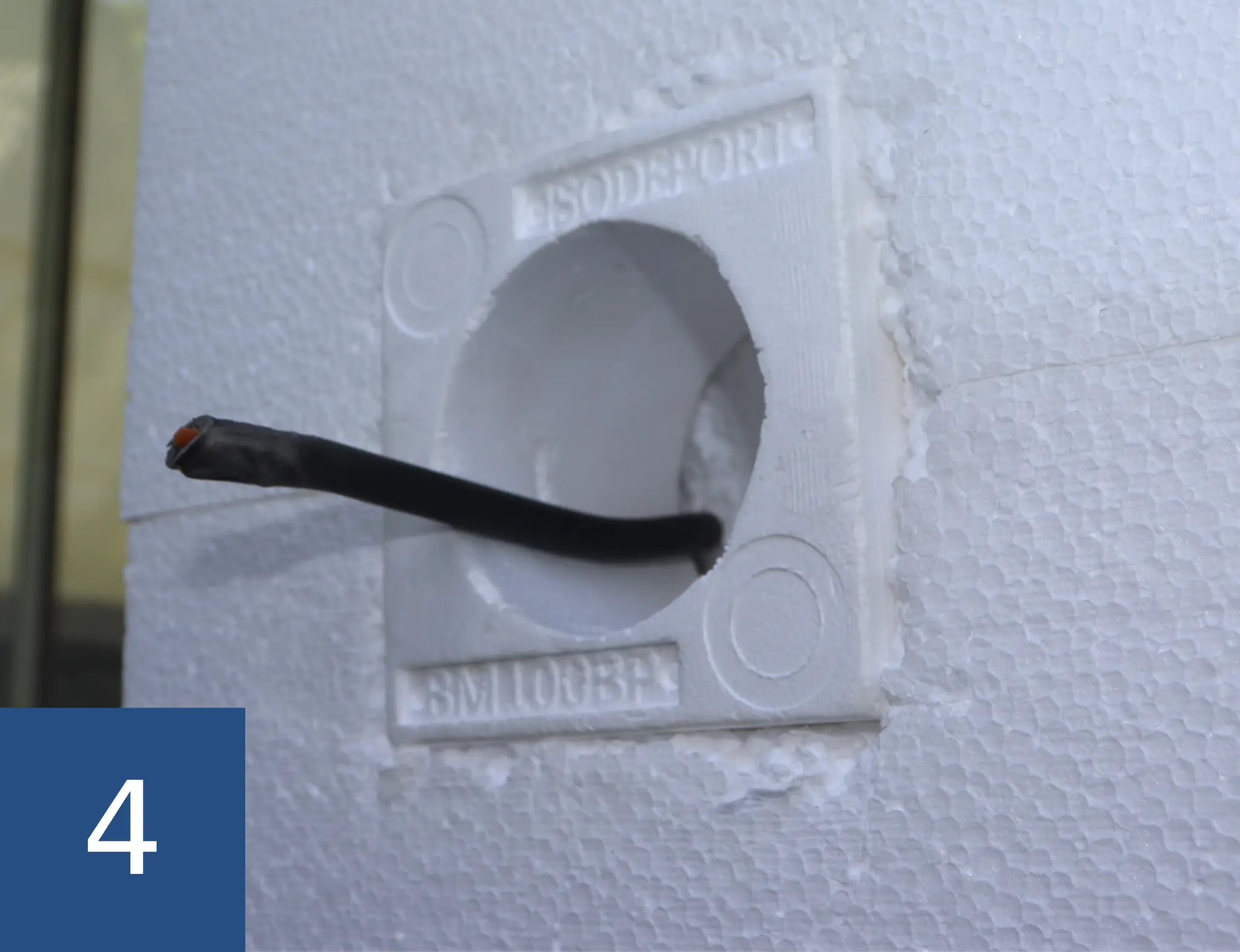

Insérez le bloc de montage dans l'isolant sans le boîtier d'encastrement.

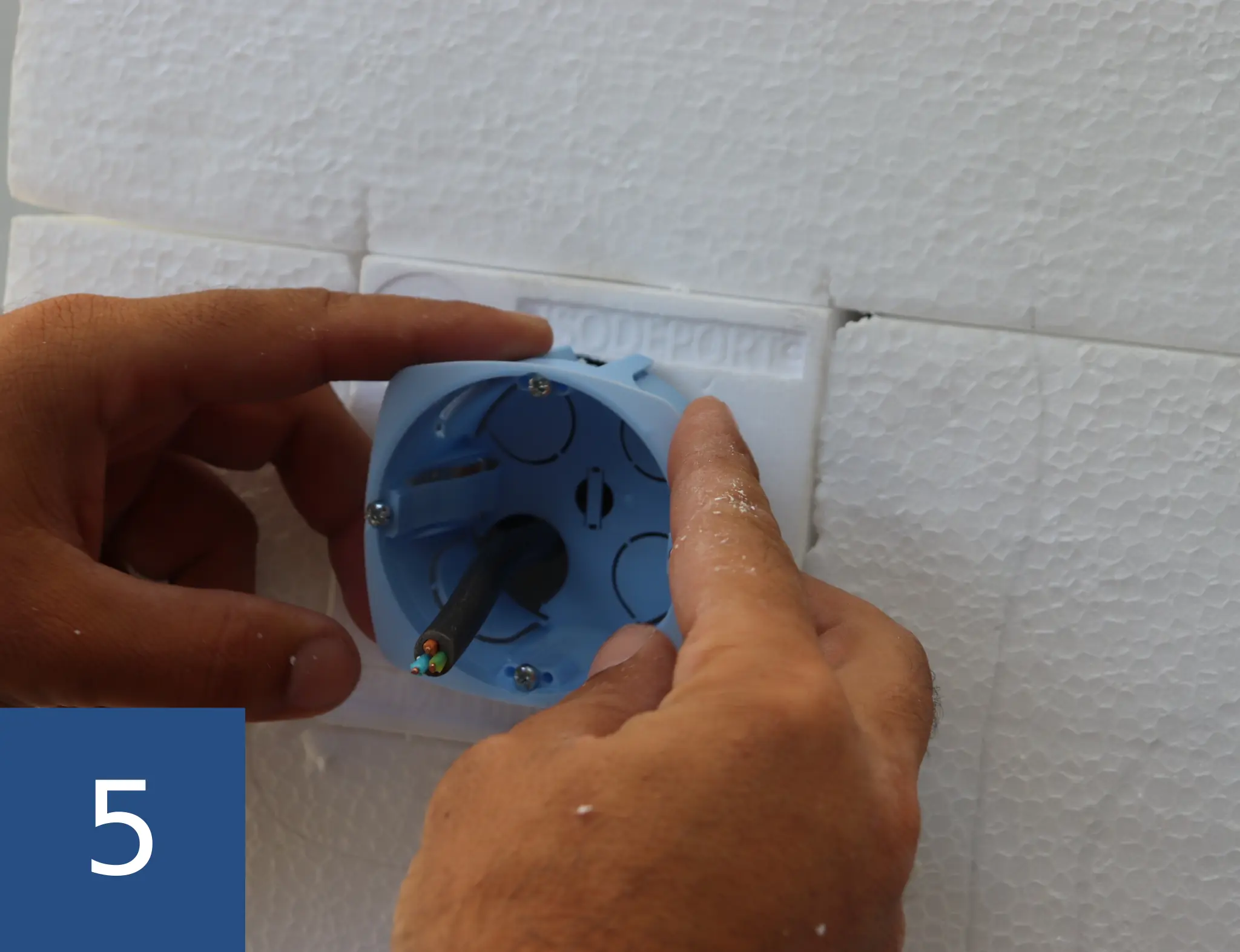

Passez le câble dans le boitier et insérez-le dans le bloc de montage.

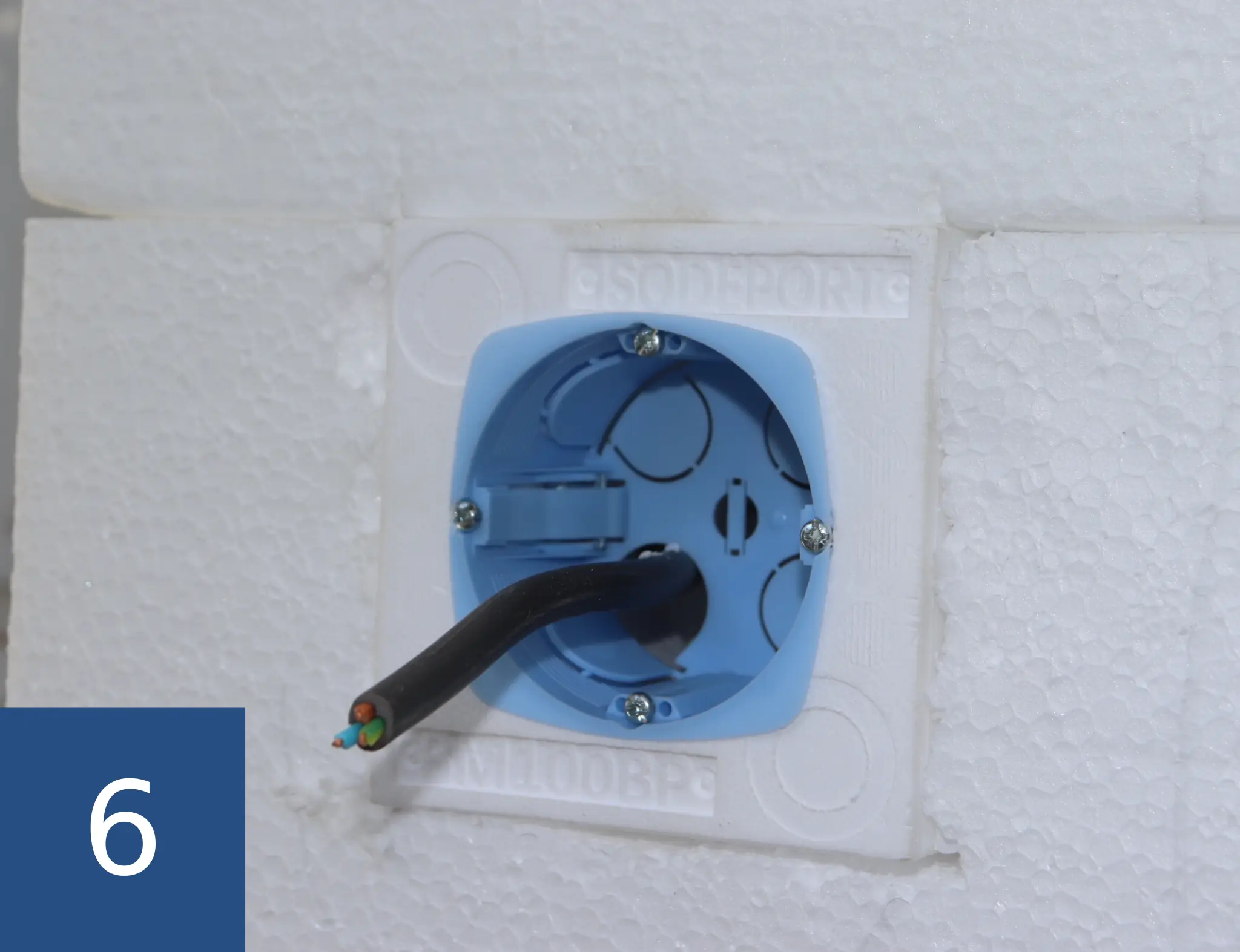

Serrez les griffes latérales pour fixer le boitier dans le bloc de montage.
